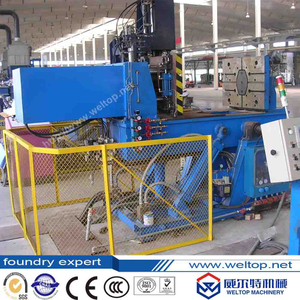

Diseñada para la producción de alta eficiencia de componentes de aleación de aluminio intrincados, la máquina de fundición de gravedad de inclinación J3412 combina precisión, confiabilidad hidráulica y control inteligente para ofrecer fundiciones consistentes y de alta calidad. Ideal para la fabricación por lotes, integra mecanismos avanzados para racionalizar las operaciones y mejorar la productividad.
✅ Capacidades centrales
• Mecanismo de inclinación de servo: impulsado por un servomotor de alta precisión, el marco de la máquina gira suavemente dentro de un rango de 120 ° con control de velocidad variable, lo que permite un vertido adaptativo para un relleno óptimo.
• Actuación hidráulica: sistemas hidráulicos La liberación de núcleo de potencia, sujeción/apertura de moho y otras acciones críticas, asegurando un rendimiento suave y confiable.
• Optimización de producción por lotes: diseñada para la escalabilidad, se destaca en la producción de piezas de aleación de aluminio complejas con una intervención manual mínima.
✅ Características técnicas clave
1. Mecanismo de sujeción y apertura de moho
• Compuesta de una placa móvil, placa fija y barras de guía, este mecanismo permite una alineación precisa del moho y una sujeción segura.
• La rotación impulsada por el servomotor (rango: -30 ° a 90 °) asegura un posicionamiento flexible y preciso.
• El enclavamiento de seguridad integrado evita la operación accidental, salvaguardar a los operadores durante la configuración y el mantenimiento.
2. Sistema de núcleo suelto de doble lado
• Los mecanismos de núcleo suelto izquierdo y derecho están montados en soportes en voladizo, lo que permite la liberación de núcleo rápida e independiente para moldes de múltiples cavidades.
3. Sistema de eyectores ascendentes
• El mecanismo de eyector al alza dedicado garantiza la eliminación suave y confiable de las fundiciones solidificadas sin daño.
4. Mecanismo de bloqueo de moho
• Cierre de forma segura las mitades de moho superior e inferior durante la fundición, evitando la desalineación y garantizando la precisión dimensional.
5. Lock de seguridad del operador
• La función de bloqueo automático se activa cuando la placa móvil alcanza la posición superior, evitando el movimiento no deseado y mejorando la seguridad en el lugar de trabajo.
6. Sistema inteligente de enfriamiento de agua/aire
• Los procesos de enfriamiento se controlan automáticamente mediante ciclos cronometrados, optimizando la solidificación y la reducción de los tiempos del ciclo.
• El enfriamiento de agua de moho presenta una estación de bomba con regulación automática del nivel de agua que admite modos de operación manuales y automáticos.
7. Sistema de control avanzado (ECS)
• Impulsado por un controlador lógico programable (PLC) y la interfaz humana-máquina (HMI), el ECS habilita:
o Monitoreo en tiempo real y control de la velocidad de inclinación de la máquina, el ángulo y los parámetros del ciclo.
o Diagnóstico de fallas, alertas de alarma y apagado automatizado de la máquina para el mantenimiento preventivo.
o Parámetros de proceso personalizables (por ejemplo, velocidad de inclinación, tiempo de enfriamiento) a través de pantallas táctiles intuitivas.
o Interacción de la máquina de hombres sin problemas para la programación y el seguimiento de datos amigable con los operadores.
✅ ¿Por qué elegir J3412?
La máquina de fundición de gravedad de inclinación J3412 fusiona la ingeniería de precisión con un diseño centrado en el usuario, ofreciendo:
• Calidad consistente: los procesos de inclinación y enfriamiento estables minimizan defectos como la porosidad y los errores.
• Eficiencia operativa: los mecanismos automatizados reducen los costos laborales y acortan los ciclos de producción.
• Flexibilidad: adaptable a diversos tamaños de moho y tipos de aleación, ideal para prototipos y producción de lotes a gran escala.
✅ Elevar sus capacidades de lanzamiento de aluminio con el J3412, donde la innovación cumple con la confiabilidad.
Parámetros técnicos
| No. | Parámetro | Valor | Unidad |
| 1 | Tamaño de la placa en movimiento | 1200 × 640 | mm |
| 2 | Mini. Distancia entre placas móviles y estáticas | 500 | mm |
| 3 | Max. Distancia entre placas móviles y estáticas | 1250 | mm |
| 4 | Trazo de placa móvil |
750 | mm |
| 5 | Fuerza de apertura de molde | 75 | Kn |
| 6 | Fuerza del conjunto de moho | 122 | Kn |
| 7 | Accidente cerebrovascular de cilindro de eyector inferior | 100 | mm |
| 8 | Fuerza del cilindro de eyector inferior | 122 | Kn |
| 9 | Cilindro de eyector superior | 100 | mm |
| 10 | Fuerza del cilindro de eyector superior | 156 | Kn |
| 11 | Golpe de núcleo suelto derecho e izquierdo | 150 | mm |
| 12 | Fuerza del núcleo suelto derecho e izquierdo | 53 | Kn |
| 13 | Ángulo de inclinación de la fama | -30 ~ 90 | ° |
| 14 | Fuerza inclinada | 156 | Kn |
| 15 | Presión de trabajo del sistema hidráulico | 8 | MPA |
| 16 | Potencia del motor de la bomba de aceite | 7.5 | KW |
