Diseñado para la producción de precisión de fundiciones de diámetro pequeño a mediano, incluidas mangas, barriles y bridas, el J514 combina una construcción robusta con control de procesos avanzado. Su diseño de voladizo horizontal ofrece un rendimiento confiable en aplicaciones de fundición de alto volumen.
✅ Componentes centrales:
• Máquina principal: corazón estructural y operativo
• Sistema hidráulico: expulsión de precisión
• Sistema de control eléctrico: gestión automatizada de procesos
• Sistema de enfriamiento de agua: gestión térmica
• Escudo de seguridad: protección del operador
✅ Especificaciones y ventajas técnicas:
1. Máquina principal de alto rendimiento
o Integra el lecho, el plato giratorio, el motor regulador de velocidad, la carcasa de los rodamientos, el huso, el mecanismo de transmisión y el sistema de eyector hidráulico
o El motor controlado por frecuencia de CA permite la regulación de la velocidad sin paso a través del mecanismo de transmisión
o Beneficio: se adapta a la perfección a diversos diámetros de fundición y requisitos de proceso
2. Sistema de eyección hidráulica
o Comprende estación hidráulica, cilindro eyector y varilla de eyector
o Beneficio: la expulsión automatizada de fundición posterior a la solidificación mejora la productividad y reduce el manejo manual
3. Tecnología de enfriamiento avanzada
o Enfriamiento de doble etapa para:
Rodamientos del husillo: extiende la vida útil del componente
Molde y piezas de fundición: acelera la solidificación
o Beneficio: aumenta la eficiencia de producción hasta en un 25% mientras protege la maquinaria crítica
4. Sistema de accionamiento de precisión
o Control de motor de CA controlado por frecuencia
o Beneficio: ofrece una operación suave y libre de vibraciones con un amplio rango de velocidad
5. Automatización del PLC
o Control automatizado de proceso completo
o Interfaz de pantalla táctil para la gestión de parámetros
o Beneficio: garantiza la consistencia por lotes y reduce el error del operador
6. Sistemas de seguridad integrados
o Escudo de seguridad reforzado con protección de enclavamiento
o Sistema de frenado hidráulico para desaceleración controlada
o Beneficio: cumple con los estándares de seguridad
✅ Diseño optimizado de la aplicación:

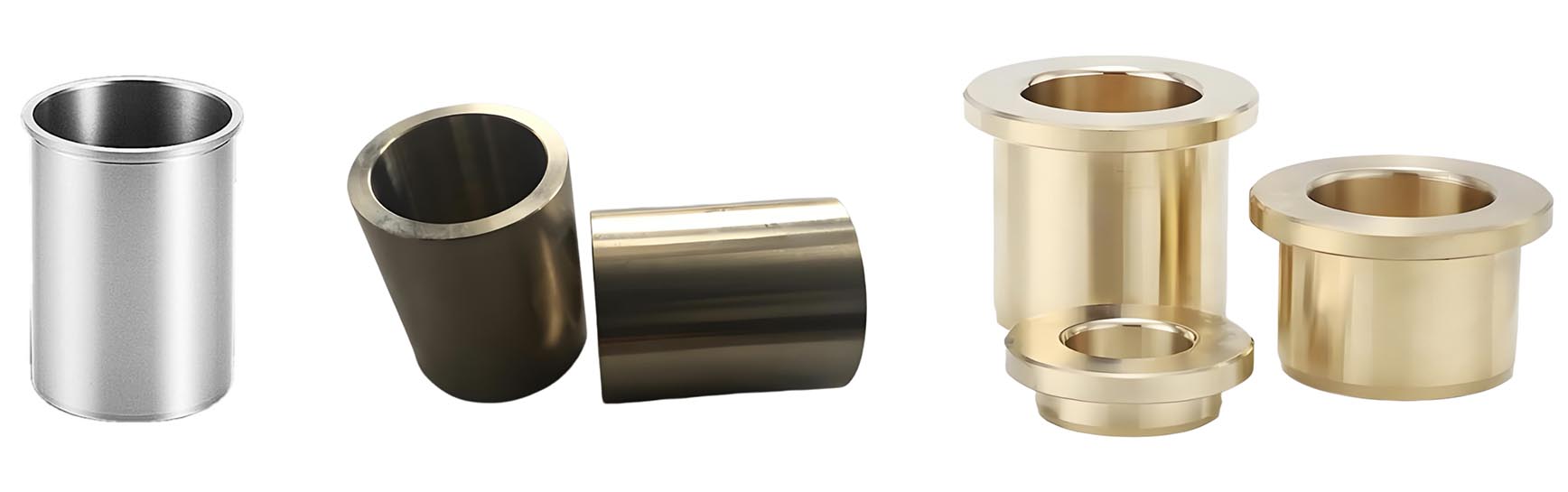

Específicamente diseñado para la producción de alto rendimiento de componentes de precisión:
✓ Castings de manga (Ø50-400 mm)
✓ Liners de barril
✓ Anillos de brida
✓ Piezas de fundición rotacionalmente simétricas
Parámetros técnicos
NO. |
Parámetro |
Valor |
Unidad |
1 |
Diámetro máximo de fundición |
Ф400 |
mm |
2 |
Diámetro mínimo de fundición |
Ф150 |
mm |
3 |
Longitud máxima |
500 |
mm |
4 |
Longitud de fundición al máximo diámetro |
≤350 |
mm |
5 |
Diámetro de fundición a longitud máxima |
≤φ200 |
mm |
6 |
Max. Carga (fundición + moho) |
400 |
Kg |
7 |
Potencia del motor principal |
7.5 |
KW |
8 |
Velocidad del huso |
0 ～ 1200 |
rpm |
9 |
Potencia del motor de la bomba hidráulica |
2.2 |
KW |
10 |
Fuerza de expulsión |
30 |
Kn |
11 |
Expulsión de accidente cerebrovascular |
300 |
mm |
